深孔鉆削設備的設計 克服現有技術中的不足

文章作者：臺翰機械　發布時間：2018-11-20 11:45:06　瀏覽次數：2332次

摘要：你們了解過深孔鉆削設備的設計嗎？該產品的上分級需要用手動來進行控制，工序比較復雜，一般要先用鉆鉆取一定的深度，不然在加工的時候工件會容易變形，感興趣的話就隨小編一起來了解下吧！

你們了解過深孔鉆削設備的設計嗎?該產品的上分級需要用手動來進行控制，工序比較復雜，一般要先用鉆鉆取一定的深度，不然在加工的時候工件會容易變形，感興趣的話就隨小編一起來了解下吧!

　　專利名稱

　　一種深孔鉆削加工設備的制作方法

　　技術領域

　　本發明涉及一種深孔鉆銷加工設備。

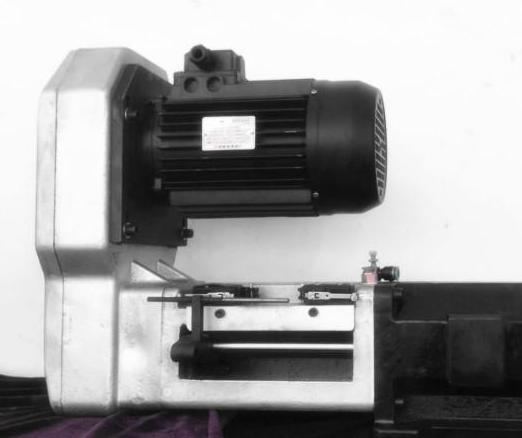

深孔鉆削設備的設計

　　背景技術

　　鉆削孔深與直徑之比(L/D)大于5時稱為深孔鉆削。深孔鉆削一般存在如下幾個問題鉆頭易斷;排屑不暢;與軸徑同軸度不好;在鉆床上實現分級進給需要手動來控制，工作強度大效率低下;工件易變形。如上幾點造成深孔鉆正品率一般在95%左右，且工序繁雜(一般是先在車床上鉆一段，然后再再鉆床上來鉆至深度，然后擴孔)，效率低，對操作者要求高。加工如圖1所示的零件上Φ 5. 3mm、深Μ. 5mm的深孔，以前的工序是粗加工別的工序一鉆孔Φ 5深20mm (車床)一鉆孔Φ 5深54. 5mm —粗磨外徑(因外徑變形)一精加工別的工序一擴孔Φ 5. 3深54. 5 —磨外徑(精磨外徑)。

　　發明內容

　　為克服現有技術中的不足，本發明的目的在于提供一種操作方便加工的正品率高的一種深孔鉆削加工設備。為實現上述技術目的，達到上述技術效果，本發明通過以下技術方案實現

　　一種深孔鉆削加工設備，其包括一機臺，所述機臺一端為一機床主軸柜，所述機床主軸柜內設置有車床主軸，所述車床主軸的一端固定一氣動卡盤，所述氣動卡盤連接一氣動裝置，所述機臺的另一端的臺面為一對軌道，所述的一對軌道上設置有一可滑動的托板，所述托板上固定有一動力頭和一電機，所述電機的輸出軸通過皮帶連接所述動力頭的輸入軸， 所述動力頭上設置有一鉆頭，所述動力頭的主軸與所述車床主軸同軸度在0. 02mm之內，且平行度在0. 05mm/100mm之內，所述托板的底面通過一螺母可活動的連接有一絲桿，所述絲桿連接一絲桿驅動裝置，所述電機和絲桿驅動裝置及所述車床主軸的驅動裝置的電氣連接系統設置在一電柜箱內，所述電氣連接系統電連接一控制系統，所述控制系統設置在一控制柜內并引出啟動開關設置在所述控制柜外，所述氣動卡盤的氣動卡頭松緊按鈕固定在所述機床主軸柜上，并電連接所述電氣連接系統。優選的，所述氣動裝置固定在所述機臺的一側。優選的，所述電控箱固定在所述機床主軸柜的一側。

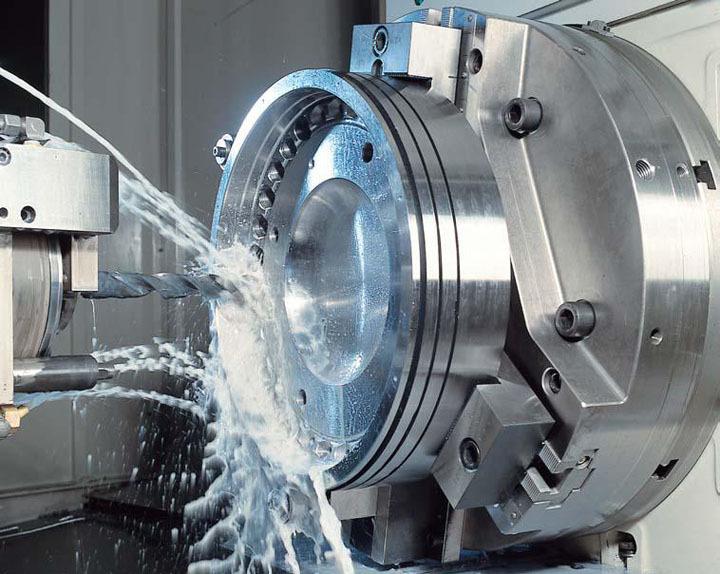

深孔鉆削設備的設計

　　以上就是關于深孔鉆削設備的設計的相關介紹,該產品的設備一般包括一臺機臺和一機床主軸柜，如果缺少一樣，在加工的時候都不能達到很好的加工效果。

本文由自動鉆孔機廠家-臺翰機械整理發布，轉載請注明出處，原文地址：http://www.szsszj.cn/news/272.html
